嘉兴某汽车公司仓库

客户地址：

嘉兴某汽车公司仓库

客户需求：

新厂房，产品为一些汽车配件（轮辋、轮毂、轴承等），以箱式存取，较重。场地有限，需要储存量实现最大化。

规划方案：

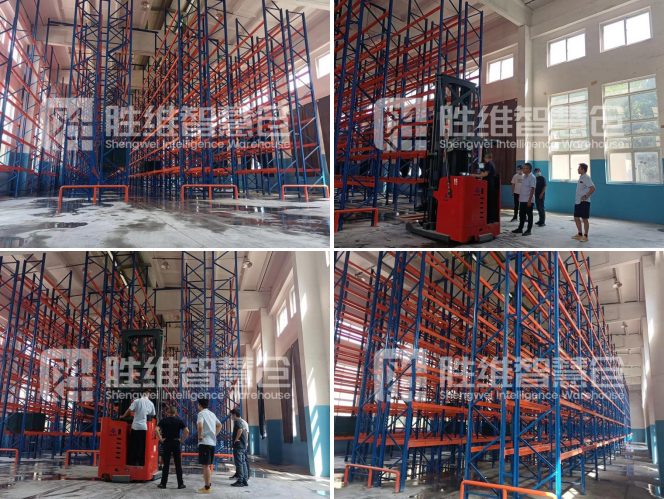

设计窄巷道重型货架，搭配磁道航三向车，规划面积550方，设计摆放7排货架，每排长约37.5米，通道1米81，每组货架长2米2，宽0.9米，高8米7，八层放货。规划的总货位数将近1700托。

设计思路：

1、根据客户产品的特点，首先选择横梁式货架。

2、根据客户的需求，需要储存最大化，在重型货架的产品里，窄巷道货架的储存量是有目共睹的，通道仅为1.8米，比普通货架的通道小将近一半。

3、采用磁道航三向车，优点是巷道内无需转向，货叉可以自由旋转180°侧移；底层货物可直接放置于地面，地面上无需安装地面导轨；液压车可以叉取地面货物，增加出入库效率。

窄巷道货架，是仓储货架的一种，因其货架系统的叉车搬运通道相比之下较为狭窄，故名窄巷道或窄通道货架。

特点 ：窄巷式货架的最大特点就是通道比一般的横梁式货架窄得多，大概在1600mm-2000mm左右，大大的提高了仓库的空间利用率。

产品组成 部分：货架、导轨、防撞护栏、窄巷道叉车、磁条、磁导航系统。

       磁导航三向叉车是一款应用于窄巷道高位存储的三向堆垛车，分为站驾与座驾两款，起升高度3m-10m，巷道堆垛作业时车身无需转向，通过货叉180°旋转和左右侧移来实现巷道两侧的货物堆垛和装卸。
